replica Hyper-V – Failover Hyper-V

La situazione descritta di seguito prevede un server Host A=SRV2022 che dovrà replicare nel server Host B=SRV2023, entrambi Windows Server 2019, in modalità failover

La Replica di Hyper-V prevede 2 metodi di autenticazione:

Kerberos
HTTPS certificates

Il primo metodo di autenticazione può essere usato solo nel caso in cui gli host di Hyper-V siano uniti ad un dominio. Nel nostro caso invece useremo il secondo metodo avendo 2 server stand-alone, in una network separata che non raggiungiunge il controller di dominio.

REQUISITI

I server fisici devono essere raggiungibili tra loro e risolvere reciprocamente i propri nomi correttamente. Se non si dispone di un server DNS dove poter creare i 2 record A, è necessario creare i 2 record nei file HOSTS dei server fisici
Abilitare la regola nei firewall , nelle app consentite: “HTTPS Replica Hyper-V” (“Listener HTTPS di Replica Hyper-V (TCP-In)” )
Se non si usano CA pubbliche per i certificati, occorre generare un certificato root su uno dei 2 server fisici, nel nostro caso SRV2023 e un certificato client per l’autenticazione del secondo server.

Hyper v HTTPS replica Hyper v nel firewall 1

la regola nei firewall , nelle app consentite : “HTTPS Replica Hyper-V”

1 – CREARE I CERTIFICATI

Andare sul secondo server host che accetterà le repliche e tramite Powershell eseguire questi comandi

Generare il certificato root CA usando CN= il nome del server (nel nostro caso SRV2023):

New-SelfSignedCertificate -Type "Custom" -KeyExportPolicy "Exportable" -Subject "CN=SRV2023 Root CA" -CertStoreLocation "Cert:\LocalMachine\My" -KeySpec "Signature" -KeyUsage "CertSign" -NotAfter (Get-Date).AddYears(10)

NB: aggiungere i comandi per la durata dei certificati, nel nostro caso 10 anni (altrimenti durano 1 anno): -NotAfter (Get-Date).AddYears(10)

Hyper-v Replica generare certificato CA root durata 10 anni

Copiare il “Thumbprint” del nuovo certificato.
(Nel nostro caso il Thumbrint è CD0FAF39F87F654F737DE26107C3B6343213BAC8)

Generare i certificati client/server authentication:

Usare come CN il nome del server fisico ed utilizzare il thumbprint del certificato root. Nel nostro caso genereremo due certificati che andranno scelti nelle rispettive console di Hyper-V: SRV2022 e SRV2023.
Digitare quindi il comando per il primo certificato client/server authentication per il server A :

New-SelfSignedCertificate -type "Custom" -KeyExportPolicy "Exportable" -Subject "CN=SRV2022 " -CertStoreLocation "Cert:\LocalMachine\My" -KeySpec "KeyExchange" -TextExtension @("2.5.29.37={text}1.3.6.1.5.5.7.3.1,1.3.6.1.5.5.7.3.2") -Signer "Cert:LocalMachine\My\ CD0FAF39F87F654F737DE26107C3B6343213BAC8" -Provider "Microsoft Enhanced RSA and AES Cryptographic Provider" -NotAfter (Get-Date).AddYears(10)

Comando per il secondo certificato client/server authentication per il server B:

New-SelfSignedCertificate -type "Custom" -KeyExportPolicy "Exportable" -Subject "CN=SRV2023 " -CertStoreLocation "Cert:\LocalMachine\My" -KeySpec "KeyExchange" -TextExtension @("2.5.29.37={text}1.3.6.1.5.5.7.3.1,1.3.6.1.5.5.7.3.2") -Signer "Cert:LocalMachine\My\ CD0FAF39F87F654F737DE26107C3B6343213BAC8" -Provider "Microsoft Enhanced RSA and AES Cryptographic Provider" -NotAfter (Get-Date).AddYears(10)

hyper-v 3 certificati 1 root CA e 2 Client

Immagine promt Power shell con il certifivato CA con thunbprint e 2 Certificati Client/Server

2 – ESPORTARE I CERTIFICATI E IMPORTARLI

Aprire la shell certlm.msc nel server B

spostare il certificato CA nella cartella “Autorità di certificazione radice attendibile” così che venga considerato valido.

Hyper-v certificati da esportare

Esportare la CA SRV2023 emessa da SRV2023 e il certificato client/server per il server SRV2022 emesso da SRV2023 come immagine sotto:

esporta certificato 2

Per il certificato CA scegliere il formato .cer e salvarlo esporta CA 3

Per il certificato client/server scegliere il format .pfx e salvarlo, impostando una password quando richiesto esporta Certificato Client 4

A questo punto copiare i due certificati nel server A (SRV2022).

Installare sul server A per primo il certificato CA:

con il tasto destro sul certificato, scegliere l’opzione “Installa Certificato” , percorso “computer locale” e “Autorità di certificazione radice attendibili”

Installare sul server A per secondo il certificato Client/Server:

con il tasto destro sul certificato, scegliere l’opzione Installa Certificato , percorso “computer locale” e “Personale”

3 – DISABILITARE LA VERIFICA DELLA REVOCA DEI CERTIFICATI

Digitare su tutti i server fisici i seguenti comandi:

reg add "HKLM\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Virtualization\FailoverReplication" /v DisableCertRevocationCheck /d 1 /t REG_DWORD /freg add "HKLM\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Virtualization\Replication" /v DisableCertRevocationCheck /d 1 /t REG_DWORD /f

reg add "HKLM\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Virtualization\Replication" /v DisableCertRevocationCheck /d 1 /t REG_DWORD /f

4 – IMPOSTARE SUL SERVER B DESTINAZIONE LA REPLICA DI HYPER-V DEL SERVER A

Nella console di Hyper-V del server B, destinazione della replica, aprire le “Impostazioni di Hyper-v” e andare in “configurazione replica”, abilitare la replica, scegliere il certificato client/server SRV2023 emesso da CA SRV2023 e impostare il percorso degli archivi

impostare certificato su server replica Hyper-v

5 – IMPOSTARE SUL SERVER A SORGENTE LA REPLICA DELLE VM DI HYPER-V SUL SERVER B

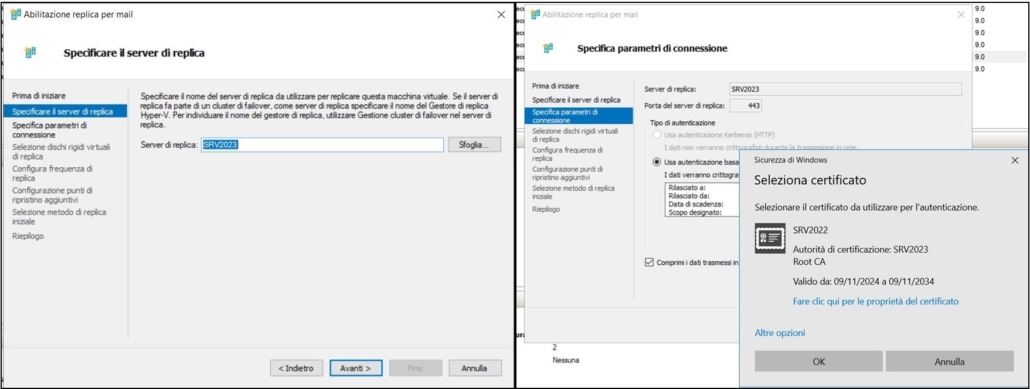

Sul server host sorgente, nel nostro caso SRV2022, cliccare con il tasto destro sulla macchina virtuale da replicare e scegliere “Abilitazione replica…”, digitare il nome del server di destinazione della replica, scegliere il certificato corretto

replica VM1 5
